Verifica dell'incertezza durometro Brinell su due test di prova. ISO 6506-1

capodieci.ivo@gmail.com

Verifica dell'incertezza durometro Brinell dopo due test di prova.
(in questo caso HBW2,5/187,5, ma è applicabile a qualsiasi prova di durezza Brinell da 10/3000 in giù).

Metodo di calcolo.

Se volessimo sapere la reale incertezza di misura del durometro Brinell che stiamo utilizzando  dovremmo avere due campioni di durezza ravvicinata come da esempio riportato qui sotto.

Primo e secondo campione, i risultati ottenuti HBW2,5/187,5

Prima serie di misurazioni su di un campione certificato  di 245,8HBW2,5/187,5± 1,1HBW
_ X CRM	uCRM HBW2,5/187,5	HBW Prova n°                        1	HBW Prova n° 2	HBW Prova n°  3	HBW Prova n°  4	HBW Prova n°   5	media _ H	DEV.STD sH	MIN HBW30	MAX HBW30
245,8	1,1	246	245	246	246	246	245,8	0,45	245	246

Seconda serie di misurazioni su di un campione certificato  di 286BW2,5/187,5± 1,1HBW
_ X CRM	uCRM HBW2,5/187,5	HBW Prova n°                        1	HBW Prova n° 2	HBW Prova n°  3	HBW Prova n°  4	HBW Prova n°   5	media _ H	DEV.STD sH	MIN HBW30	MAX HBW30
286	1,1	288	290	285	285	282	286	3,08	282	290

Ecco la procedura di calcolo:

Determinazione dell'incertezza di misura espansa,  secondo i metodi M1 e M2
Passo	Fonti di incertezza	Simboli	Formula	Letteratura / certificato	Esempio
1 M1  M2		x	Risultato della misurazione		x = 245,8 HBW x = 286,0 HBW
2 M1 M2	Massimo permissibile errore	uE	uE,2r *XCRM uE=——————              2,8	2,8 distribuzione rettangolare	0,02*246,8 uE———————=1,76  2,8
2 M1 M2	Valore medio Incertezza Campione di riferimento	CRM	UCRM uCRM=——-               2		_                   —                       X CRM =245,88
3 M1 M2	Valore medio e deviazione standard CMR	_H	________________H = media 5 valori	sH = Devianza standard	_ H1 245,8 sH1 0,45
4 M1 M2	Incertezza di misura della macchina di prova riscontata con CRM	_   uH	_    t* sH   uH=———            √n	t = 1,14 n = 5	_                       —                           uH=0,453
5 M1 M2	Valore medi e devianza standard della macchina di prova	sX	_ X = media 5 valori con CMR	sX = Devianza standard con CCMR	_                  X= 286                                         sx = 3,8
6 M1 M2	Incertezza standard dopo la misura	_   uH	_    t* sH   uH=———            √n		_   1,14*11,55           uH=————— =5,86       √5
7 M2	Incertezza standard dello strumento di misura del durometro	ums	δms      2H ums=———-*—-          2 * √3     d	δms =0,0001 H =286 d = 0,065 mm	0,1         286 δms =———* ———=0,29  2* √3       0,065
8 M2	Devianza della macchina di prova con i campioni CRM	_ b	_   _     _ b= H -  HCRM	Come spep 1 e 2 nota 4	b1 = 245,8 - 246,8=1,0 b2 = 246,2 - 246,8=0,6
9 M2	Deviazione Standard o deviazione bias	sb	sb	come step 8 per nm =2	b1 = 245,8 - 246,8=1,0 b2 = 246,2 - 246,8=0,6
10 M2	Incertezza espansa alla seconda serie di misurazioni	ub	t*Sb ub=———-         √nm	Step 9 t = 1,84  nm=2 vedi nota 5	1,84 x 0,28  ub=—————-=0,36  √2
11 M1	Determinazione incertezza di misura espansa	U	2         2      2    2     2 U=k*√uE+uCRM+uH+uX+ums	step 1-7 k=2	U=√1,6+1,12+0,432+1,592+0,292 U = 5,3 HB2,5/187,5
12 M1	Risultati di misura	_ H	_ H = x ± U	step 5 a 11	__   H = 286,0±  5,3HB

Buon lavoro

Aggiornamento e messa a norma ISO EN 6506-1-2 e norma ASTM E10 -Prove di durezza Brinell-

nel marasma generale e nella confusione che ne deriva abbiamo
organizzato due cose completamente diverse per:

Aggiornamento e messa a norma
ISO EN 6506-1-2 e norma ASTM E10 -Prove di durezza Brinell-

Vista scala centesimale e oculare

due differenti prodotti.

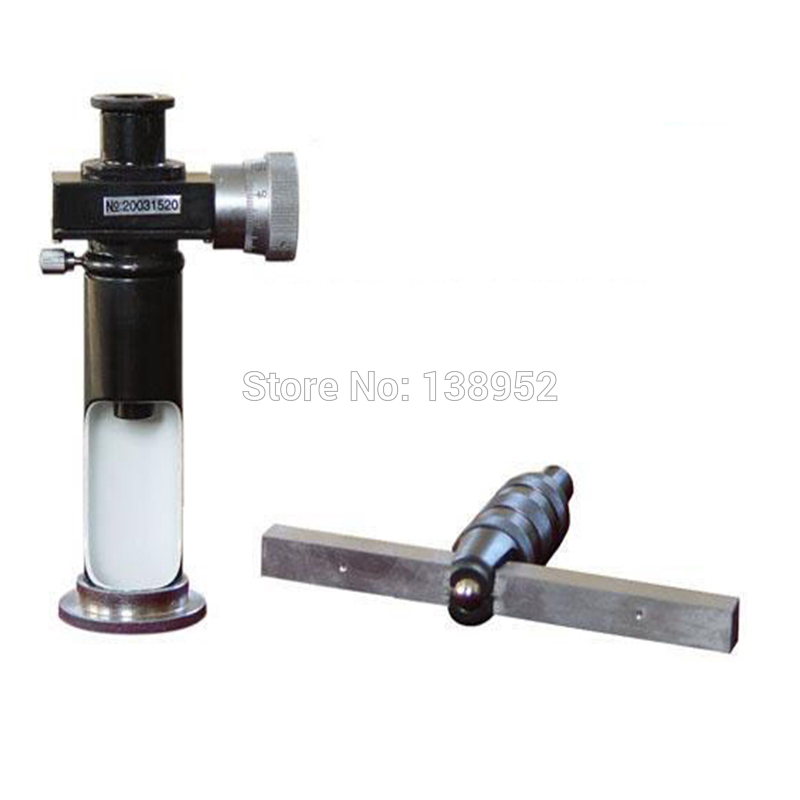

Microscopio centesimale per misure impronte Brinell
con sfera da 10 mm con certificato di taratura.

Serval Telecamera con adattatore ottico di misura appoggio diametro 22 mm

Serval con Sonda, Valigetta e Tablet 8" in HD

SERLA misuratore digitale impronte Brinell

Microscopio centesimale con illuminatore

Misure impronte Brinell Portatile Catalogo Serval

capodieci.ivo@gmail.com

SERVAL lettore digitale e portatile, per le misure delle impronte Brinell. ISO 6506 ASTM E10

Parliamo di tecnica abbinata al collaudo.

Le prove di durezza Brinell in campo (situ)

Come fare le durezze Brinell e come preparare la superfice,

Quali sono gli strumenti adatti che ho a disposizione.

Gli strumenti per fare le Prove di Durezza Brinell in  (situ)

Come misurare le impronte Brinnel in situ.

A prescindere dallo strumento che si possa scegliere
(vedi post precedente e le immagini seguenti)

Durometro portatile a percussione Baumann

K

Durometro 3000kg Idraulico tipo King

Durometro Poldi a barretta certificata.

Durometro a spina tarata tipo ERNST CISAM a colpo di martello

Durometro a spina tarata tipo ERNST CISAM

Poldi con lettore centesimale

Lettori centesimali ottici di impronte Brinell

SERVAL Lettore millesimale portatile
dotato di telecamera e archivio prove
a norma ASTM E10  e ISO 6506

Il Nostro sistema di misura permette di rilevare e quindi misurare le dimensioni delle impronte Brinell, provocate da durometri con carichi Brinell da 31,25 fino ai 3000 KgF.

Quanto costa?             soli                         3.450 EURO

Misuratore digitale portatile per impronte Brinell.

Portable digital reader for Brinell indentations.
According to ASTM E10-2015 and ISO 6506-1-2 2015

Ebbene ce l'abbiamo fatta.
Siamo pronti a metterlo in commercio.

estremamente semplice, estremamente efficace

ad un prezzo eccezionale!

S E R V A L

Misuratore ottico portatile per durezze Brinell

Il tuo durometro Rockwell , per esempio il Galileo A 200 ,
che ha il carico Brinell da 62,5 per gli allumini e il carico Brinell da 187,5 per ghisa e acciaio,
puo diventare, Digitale !

Impronta su alluminio lappato

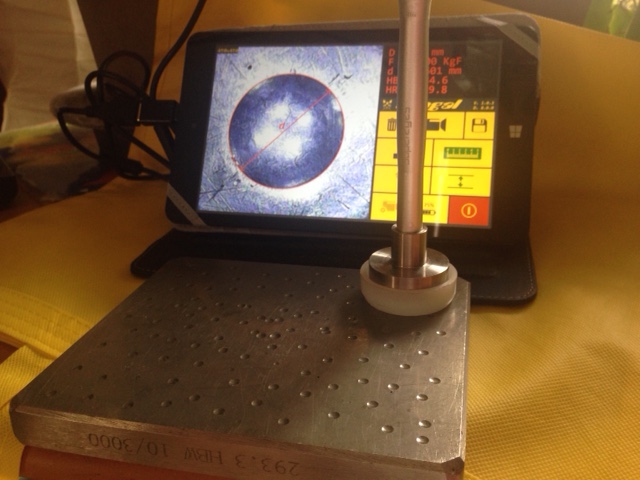

Lettore con telecamera USB
